的工艺流程、配方及关键参数需结合导电填料类型 ABS导电颗粒代加工（如碳黑、碳纤维、金属粉末等）设计，以下是基于碳黑填充体系的标准化方案，涵盖工艺步骤、配方比例及核心参数方程：
一、工艺流程（以碳黑导电ABS为例）
1. 原料预处理
- ABS树脂：选用高流动性牌号（如奇美PA-757，熔融指数20g/10min），烘干至含水率≤0.05%（80℃×4h）。
- 导电填料：乙炔炭黑（粒径≤50nm，纯度≥99%） ABS导电颗粒代加工或碳纳米管（CNT，长径比≥1000），干燥除水（120℃×2h）。
2. 配料混合
- 设备：高速混合机（转速1000-1500rpm）或双锥混合器。
- 工艺：按配方依次加入ABS树脂、导电填料、分散剂（如硬脂酸锌，0.5-1%），混合10-15min至均匀。

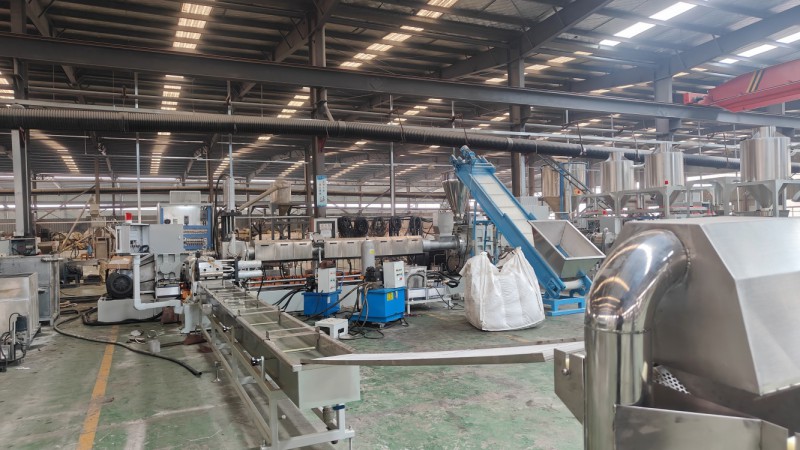

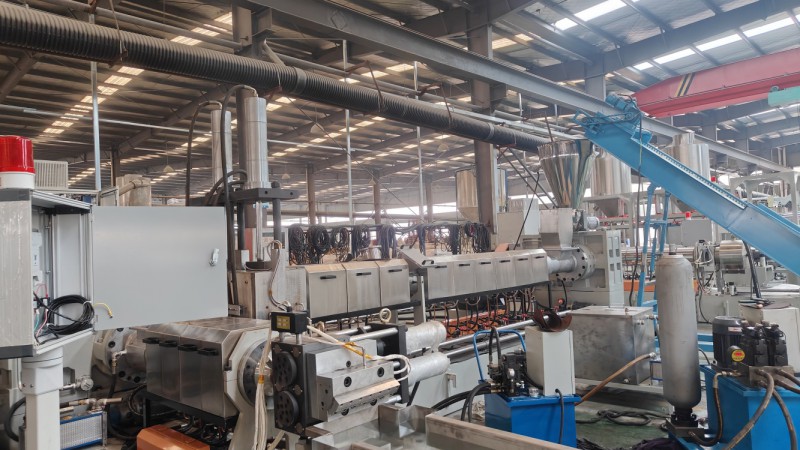

3. 挤出造粒
- 设备：双螺杆挤出机（长径比L/D=36:1，直径65mm）。
- 温控段（℃）：
- 加料段：180-190
- 熔融段：200-220
- 混炼段：220-230
- 挤出段：210-220
- 螺杆转速：300-400rpm（高转速促进填料分散）。
- 压力：熔体压力5-8MPa（通过背压阀调节）。
4. 冷却切粒
- 水环切粒：水温20-30℃，切粒转速1200-1500rpm，颗粒尺寸φ3×3mm。
- 干燥：流化床干燥机（80℃×2h，含水率≤0.1%）。
二、典型配方参数 ABS导电颗粒代加工（质量百分比）
组分 通用导电级 高导电级（抗静电）
ABS树脂 85-92% 70-80%
乙炔炭黑 8-15% 20-30%
分散剂（硬脂酸锌） 0.5-1% 0.5-1%
抗氧化剂（1010） 0.2-0.5% 0.2-0.5%
导电性能目标 表面电阻10⁶-10⁹Ω 表面电阻10³-10⁶Ω
三、核心参数方程与理论依据
1. 导电渗滤阈值计算（Kraus方程）
- 公式：
\sigma = \sigma_0 \left(\frac{\phi - \phi_c}{\phi_0 - \phi_c}\right)^t
其中：
- \sigma：复合材料电导率（S/cm）
- \sigma_0：导电填料电导率（S/cm，乙炔炭黑约10²-10³）
- \phi：填料体积分数
- \phi_c：渗滤阈值（体积分数，ABS/炭黑体系约10-15%）
- t：临界指数（通常1.5-2.5，取决于填料形态）
- 应用：通过调整炭黑含量 ABS导电颗粒代加工（\phi）使其超过\phi_c，实现导电性能跃升。
2. 熔体流动性与填料含量关系（幂律方程）
- 公式：
\eta = K \cdot \dot{\gamma}^{n-1}
其中：
- \eta：熔体黏度（Pa·s）
- K：稠度系数（随填料含量增加而增大）
- \dot{\gamma}：剪切速率（s⁻¹，挤出机中约10³-10⁴）
- n：非牛顿指数（n<1，填料含量越高，n越接近0）
- 控制要点：当炭黑含量＞20%时，需提高挤出温度（+10-20℃）或添加流动改性剂（如EMA，5%）以降低黏度。
3. 分散性与螺杆构型关联（混合指数方程）
- 经验公式：
DI = \frac{1}{n} \sum_{i=1}^{n} \left(\frac{C_i - \bar{C}}{\bar{C}}\right)^2
其中：
- DI：分散指数（理想值＜5%）
- C_i：局部填料浓度
- \bar{C}：平均填料浓度
- 工艺优化：采用“正向螺纹+捏合块”组合（ ABS导电颗粒代加工捏合块厚度15mm，错列角60°），延长物料在混炼段停留时间（≥15s），降低DI值。
四、关键工艺控制点
1. 填料表面处理
- 炭黑需经偶联剂（如硅烷KH-560，0.5-1%）改性，提升与ABS相容性，公式：
\text{改性率}(\%) = \frac{m_1 - m_0}{m_0} \times 100\%
（m_0为改性前质量，m_1为改性后质量，目标改性率≥90%）。
2. 导电性能测试
- 表面电阻：按ASTM D257测试，试样压片（100℃×10MPa×5min），目标值≤10⁹Ω（防静电）或≤10⁶Ω（导电）。
3. 力学性能平衡
- 当炭黑含量＞15%时，冲击强度下降约20-30%，需添加增韧剂（如MBS，5-10%），参考公式：
\text{冲击强度保留率}(\%) = \frac{I}{I_0} \times 100\% \geq 80\%
（I为改性后冲击强度，I_0为纯ABS冲击强度）。
五、不同导电填料的工艺调整
填料类型 典型添加量（质量%） 工艺差异要点
乙炔炭黑 8-30 需更高混炼温度（+10℃），防止团聚
碳纤维（短纤） 5-15 螺杆长径比需≥40:1，防纤维断裂
纳米碳管（CNT） 1-5 需超声波分散预处理 ABS导电颗粒代加工（功率500W×1h）
镍粉（金属） 20-40 挤出段需通氮气保护，防氧化
六、设备选型与产能匹配
- 双螺杆挤出机：处理量100-500kg/h时，螺杆直径50-75mm，电机功率75-132kW，配强制喂料器（防止填料架桥）。
- 关键附件：
- 熔体压力传感器（精度±0.1MPa）
- 在线电阻测试仪（实时监测导电性能）
- 水循环冷却系统（控温精度±2℃）
七、成本与效率优化
- 配方优化：采用“炭黑+碳纳米管”复配体系（如炭黑10%+CNT 2%），可降低成本同时提升导电均匀性。
- 能耗方程：
E = \frac{P \times t}{m}
（E为单位能耗kWh/kg，P为设备功率kW，t为运行时间h，m为产量kg），目标值≤1.5kWh/kg（通过伺服电机和余热回收系统降低能耗）。
该工艺可满足电子包装、汽车内饰等领域的导电ABS需求，实际生产中需根据客户对电阻值、力学性能的具体要求调整配方与参数。
